JURA 3X MAX LINE EXTENDED SET – 3X MAX VISE 85 mm

Rozbudowany 8-osiowy system mocowania do oprawy diamentów i grawerowania

WORKHOLDING · 3X MAX · SKU 3X.85.ES.M

JURA 3X MAX Line Extended Set to rozbudowana wersja zestawu 3X MAX Starter Set, oparta na kuli JURA 3X MAX Vise 85 mm.

System łączy oś mimośrodową Eccentric z pełnym wieloosiowym zakresem ruchu klasycznego systemu 3X Line, tworząc 8-osiowy system pozycjonowania.

Wersja Extended rozszerza zestaw Starter o pełny klasyczny system uchwytów JURA Quick Change. Standardowo zawiera również High Performance Collets oraz Axio Extension Module.

JURA 3X MAX Vise – 85 mm

Kula JURA 3X MAX 85 mm oferuje 8 osi pozycjonowania – o jedną więcej niż klasyczny system 3X Line.

Połączenie funkcji Eccentric z wieloosiowym systemem 3X umożliwia ustawienie wybranego punktu obrabianego elementu dokładnie w centrum obrotu kuli pod mikroskopem.

Konstrukcja została zaprojektowana z myślą o ergonomii, stabilności oraz precyzyjnej kontroli podczas długiej pracy przy stole jubilerskim.

Dlaczego 85 mm?

Kula 85 mm jest lżejsza, dzięki czemu zapewnia bardzo dobrą kontrolę podczas częstego obracania i zmiany pozycji elementu.

Pozwala utrzymać rękę roboczą w stabilnej pozycji i obracać kulę wokół niej, gdy wymaga tego wykonywana praca.

Wersja 85 mm sprawdza się szczególnie podczas:

• oprawy pavé i micro pavé
• precyzyjnej oprawy diamentów
• grawerowania niewielkich elementów
• pracy wymagającej częstych zmian kąta
• precyzyjnego pozycjonowania pod mikroskopem

Kula jest również kompatybilna z JURA Orbital Base – SKU MH.16, która pomaga utrzymać element wycentrowany i w polu ostrości podczas pochylania kuli.

Do większych i cięższych elementów dostępny jest klasyczny system JURA 3X 100 mm – SKU 3X.100.SS, również w wersji Extended Set – SKU 3X.100.ES.

System mocowania

15 Brass Collets

Zestaw zawiera 15 mosiężnych tulei Ø15–22 mm – MH.11.M, wraz z nowym Radius Divider oraz śrubą.

Mosiężne tuleje zostały zaprojektowane do intensywnej pracy, również przy powtarzalnym i mocnym zakuwaniu młotkiem pneumatycznym.

10 High Performance Collets

W standardowym zestawie znajduje się 10 High Performance Collets Ø13–22 mm – MH.11.HP.

Wykonane są z wysokotemperaturowego polimeru przeznaczonego do intensywnej pracy warsztatowej i zachowują stabilność w temperaturze do 250°C.

Oba rodzaje tulei umożliwiają stabilne mocowanie zarówno delikatnych pierścionków, jak i elementów o nieregularnych kształtach.

Stackable Vise Bases

Zestaw zawiera trzy modułowe podstawy S, M i L, pozwalające utrzymywać różne uchwyty i akcesoria na odpowiedniej wysokości roboczej pod mikroskopem.

Zmiana podstawy zamiast pozycji operatora lub ustawienia mikroskopu poprawia ergonomię i przyspiesza zmianę konfiguracji stanowiska.

Dołączone skórzane podkładki zwiększają przyczepność i pomagają tłumić drgania.

Pełny system JURA Quick Change

Najważniejszym rozszerzeniem wersji Extended Set jest pełny zestaw klasycznych uchwytów JURA Quick Change.

System umożliwia szybką zmianę sposobu mocowania w zależności od wykonywanej pracy.

Horizontal Ring Holder QC.10

Jednym z podstawowych elementów jest Horizontal Ring Holder QC.10.

Niezależny system blokowania pozwala osobno regulować:

• siłę zacisku tulei
• swobodę obrotu pierścionka

Zapewnia to precyzyjną kontrolę mocowania podczas oprawy kamieni i grawerowania.

Opcjonalne rozszerzenie

Mosiężne tuleje można zastąpić systemem Quick Release Collets – SKU MH.11.M.QR, umożliwiającym szybkie zwalnianie i wymianę tulei z jednej strony przy zachowaniu trwałości mosiężnej konstrukcji.

System 3X MAX można również rozbudowywać o dodatkowe specjalistyczne uchwyty i akcesoria JURA w zależności od wykonywanej pracy.

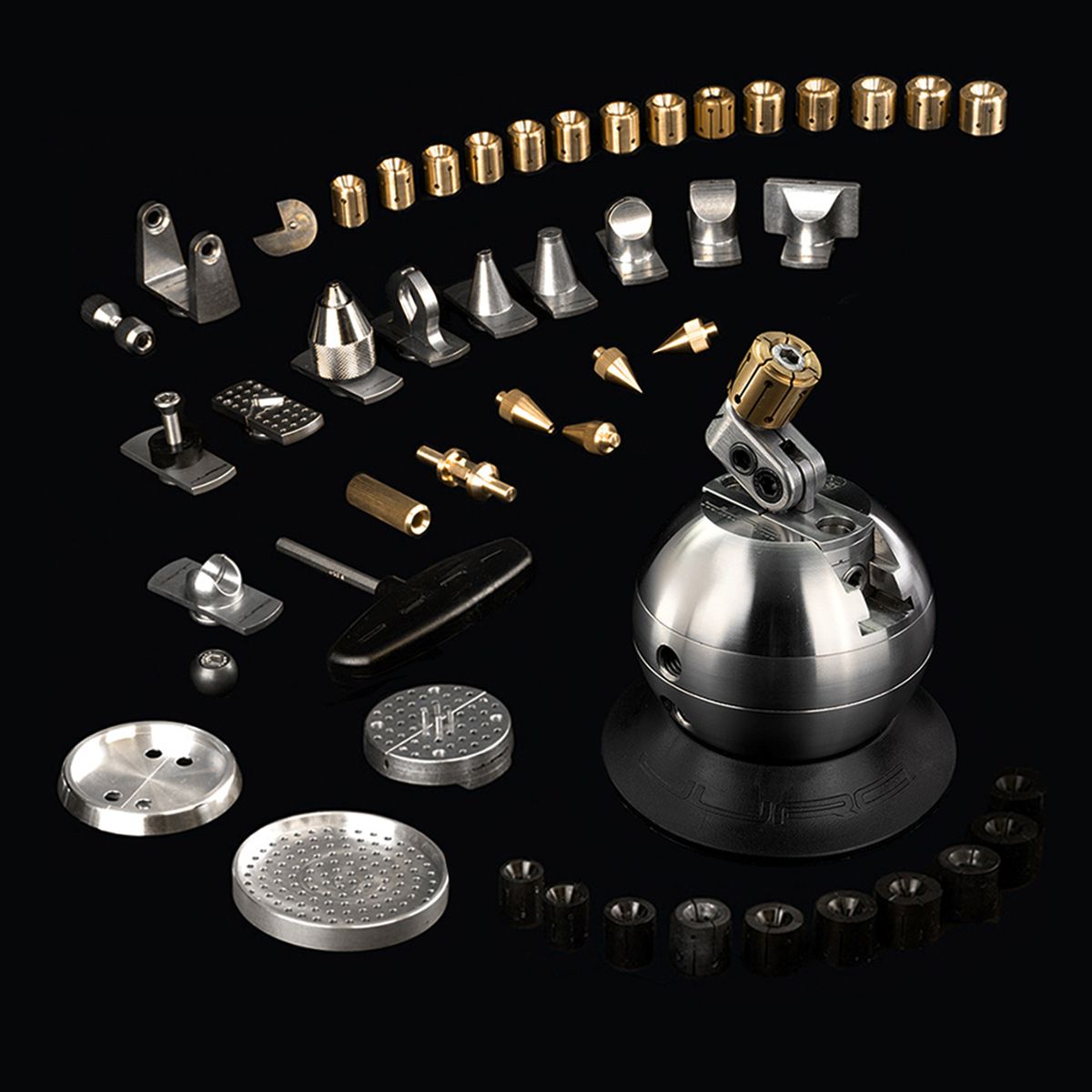

Zestaw zawiera

• 3X MAX Vise – 85 mm
• 3X.01 – 3X Master Clamps – niedostępne osobno
• 3X.02 – 3X Holder – niedostępny osobno
• 3X.20.01 – Axio Extension Module
• MH.14.SET – Stackable Vise Bases S/M/L
• Leather Protection Pads – skórzane podkładki ochronne
• MH.01 – klucz imbusowy
• MH.11.HP – 10 High Performance Collets Ø13–22 mm
• MH.11.M – 15 Brass Collets Ø15–22 mm
• QC.26 – Flat Clamps
• QC.09 – Vertical Ring Holder
• QC.10 – Horizontal Ring Holder z zestawem śrub
• QC.11 – Outside Ring Holder
• QC.12 – Cylinder Top 6 mm
• QC.13 – Cylinder Top 10 mm
• QC.14 – Round Top 20 mm
• QC.15 – Straight Top 20 mm
• QC.16 – Straight Top 40 mm
• QC.17 – Engraver’s Clamps
• QC.20 – Thermo-Loc & Shellac Cylinder Set
• QC.21 – Tapered Ball & Pointed Holders
• QC.19 – Thermo-Loc Clamps
• QC.08.SET – Orbital Set
• QC.22 – Drill Head Holder
• OZ.QC.SET – zestaw 3 organizerów do systemu QC Complete Set

Najważniejsze zalety

• 8-osiowy system pozycjonowania
• połączenie funkcji Eccentric z pełnym systemem 3X Line
• pełny zestaw uchwytów JURA Quick Change
• Axio Extension Module w standardzie
• 15 mosiężnych oraz 10 High Performance Collets
• kompaktowa i ergonomiczna kula 85 mm
• modułowe podstawy S, M i L
• możliwość współpracy z Orbital Base MH.16
• możliwość dalszej rozbudowy systemu

Specyfikacja

• model: JURA 3X MAX Line Extended Set
• SKU: 3X.85.ES.M
• kula: JURA 3X MAX Vise
• średnica: 85 mm
• liczba osi: 8
• Brass Collets: 15 szt., Ø15–22 mm
• High Performance Collets: 10 szt., Ø13–22 mm
• odporność termiczna High Performance Collets: do 250°C
• waga: 6,00 kg
• zastosowanie: oprawa kamieni, pavé, micro pavé, grawerowanie i precyzyjne prace jubilerskie

JURA 3X MAX Line Extended Set 85 mm – kompletny 8-osiowy system łączący funkcję Eccentric, pełne możliwości 3X Line oraz rozbudowany zestaw uchwytów JURA Quick Change.
