JURA ECCENTRIC COMPLETE SET – ECCENTRIC BALL VISE 85 mm

Kompletny system mocowania do oprawy diamentów i grawerowania

WORKHOLDING · ECCENTRIC · SKU QC.CS.01

JURA Eccentric Complete Set to rozbudowana wersja zestawu Eccentric Basic Set, oparta na kuli JURA Eccentric Ball Vise 85 mm – facelift 2024.

Wersja Complete rozszerza podstawowy system Eccentric o pełny klasyczny system uchwytów JURA Quick Change, zapewniając szeroki wybór sposobów mocowania pierścionków oraz innych elementów jubilerskich.

Nowa konstrukcja posiada bardziej masywny korpus poprawiający stabilność i ergonomię, a także zapewnia lepszą kompatybilność z akcesoriami JURA 3X. Standardowe plastikowe tuleje zostały zastąpione przez High Performance Collets.

JURA Eccentric Ball Vise – 85 mm

Kula JURA Eccentric 85 mm wyposażona jest w system Master Jaws i oferuje 2 osie pozycjonowania.

Kula obraca się swobodnie wokół własnej osi, natomiast szczęki Master Jaws mogą zostać ustawione mimośrodowo. Pozwala to przesunąć wybrany punkt obrabianego elementu do centrum obrotu kuli pod mikroskopem.

Rozwiązanie sprawdza się szczególnie podczas:

• codziennej oprawy kamieni
• oprawy bezel
• oprawy flush
• grawerowania wokół jednego punktu centralnego
• pracy z elementami o standardowych kształtach

Konstrukcja została zaprojektowana z myślą o stabilnej i ergonomicznej pracy podczas długich sesji przy stole jubilerskim.

Facelift 2024

Zmodernizowana wersja kuli posiada bardziej solidny korpus, poprawiający ergonomię oraz stabilność podczas pracy.

Konstrukcja zapewnia również lepszą współpracę z akcesoriami systemu 3X i jest kompatybilna z JURA Orbital Base – SKU MH.16.

Orbital Base pozwala utrzymać obrabiany element wycentrowany i w polu ostrości podczas pochylania kuli, ułatwiając wykonywanie bardziej złożonych ustawień.

Do prac wymagających znacznie większej swobody pozycjonowania dostępny jest JURA 3X Line – 7 osi (SKU 3X.100.SS), natomiast JURA 3X MAX (SKU 3X.85.SS.M) łączy system Eccentric i 3X w jednej kuli.

High Performance Collets

W zestawie znajduje się 10 High Performance Collets Ø13–22 mm – MH.11.HP.

Tuleje wykonane są z wysokotemperaturowego polimeru przeznaczonego do intensywnej pracy warsztatowej i zachowują stabilność w temperaturze do 250°C.

Pozwalają bezpiecznie mocować zarówno delikatne pierścionki, jak i elementy o nieregularnych kształtach.

Stackable Vise Bases

Zestaw zawiera trzy modułowe podstawy S, M i L, których wysokości zostały dobrane tak, aby utrzymywać różne uchwyty i akcesoria na odpowiednim poziomie roboczym pod mikroskopem.

Zmieniając podstawę, można zachować swoją pozycję przy stanowisku bez konieczności każdorazowej regulacji wysokości pracy.

Dołączone samoprzylepne skórzane podkładki zwiększają przyczepność i pomagają tłumić drgania.

Pełny system JURA Quick Change

Wersja Complete Set zawiera pełny zestaw klasycznych uchwytów JURA Quick Change, pozwalających szybko dopasować sposób mocowania do aktualnie wykonywanej pracy.

Zmiana uchwytów zajmuje kilka sekund, ograniczając konieczność stosowania szelaku i Thermo-Loc, a tym samym czas potrzebny na podgrzewanie, mocowanie i późniejsze czyszczenie elementów.

Wszystkie uchwyty Quick Change znajdujące się w tym zestawie są również kompatybilne ze szczękami 3X Master Jaws.

Horizontal Ring Holder QC.10

Jednym z kluczowych elementów zestawu jest Horizontal Ring Holder QC.10, składający się z poziomego uchwytu do pierścionków oraz zestawu śrub.

Niezależny system blokowania umożliwia osobną regulację:

• siły zacisku tulei
• swobody obrotu pierścionka

Pozwala to precyzyjnie dopasować sposób mocowania pierścionka do wykonywanej pracy.

Możliwość rozbudowy

System może być w przyszłości rozszerzany o dodatkowe specjalistyczne uchwyty i akcesoria JURA, dzięki czemu stanowisko można dopasowywać do nowych rodzajów wykonywanych prac.

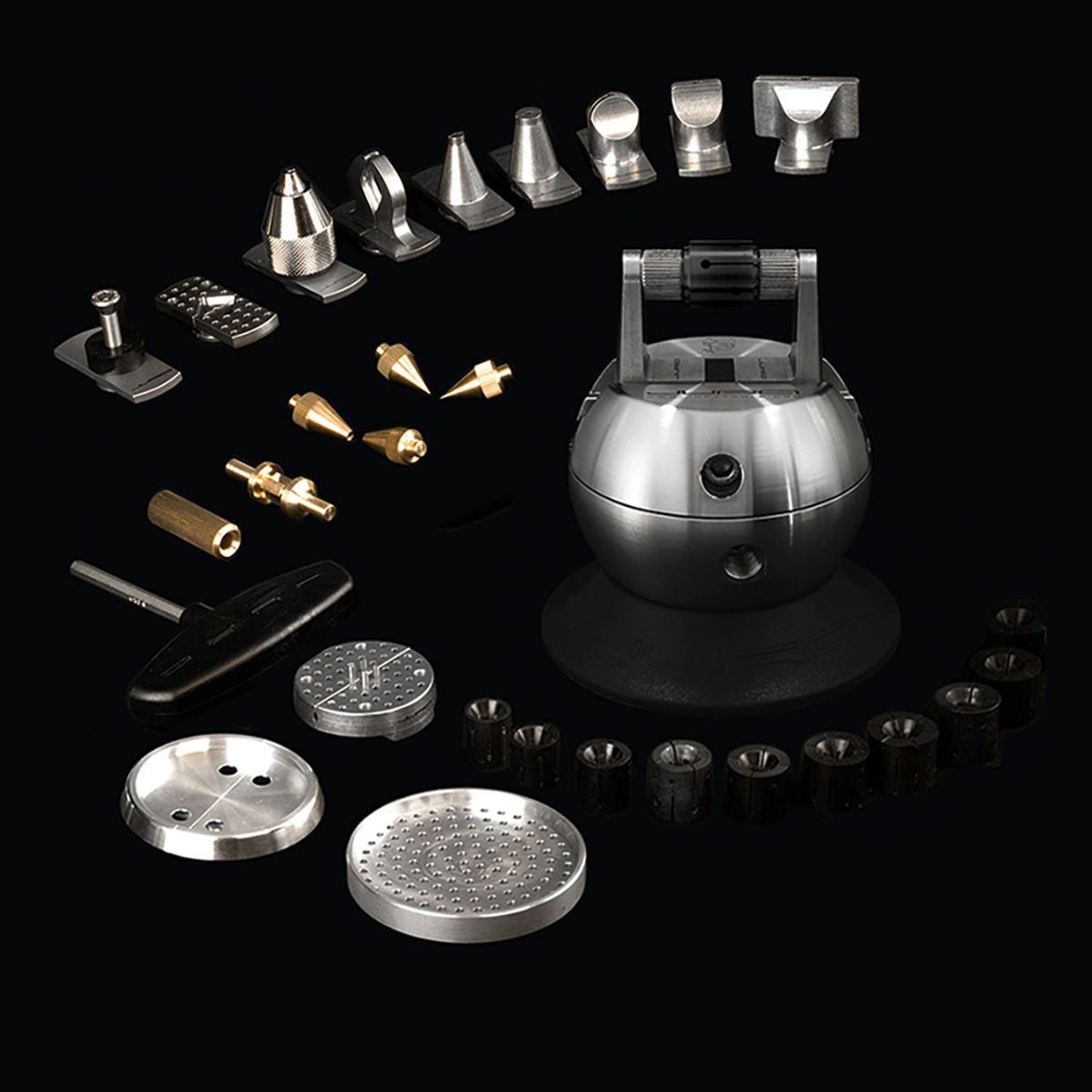

Zestaw zawiera

• EC.85 – JURA Eccentric Ball Vise 85 mm z Master Jaws
• MH.14.SET – Stackable Vise Bases S/M/L
• Self-Adhesive Leather Protection Pads – samoprzylepne skórzane podkładki ochronne
• MH.01 – klucz imbusowy 5 mm
• MH.11.HP – zestaw 10 High Performance Collets
• QC.26 – Flat Clamps z otworami Ø2,35 mm
• QC.09 – Vertical Ring Holder ze śrubą i dystansem
• QC.10 – Horizontal Ring Holder z zestawem śrub
• QC.11 – Outside Ring Holder
• QC.12 – Cylinder Top 6 mm
• QC.13 – Cylinder Top 10 mm
• QC.14 – Round Top 20 mm
• QC.15 – Straight Top 20 mm
• QC.16 – Straight Top 40 mm
• QC.17 – Engraver’s Clamps z otworami Ø2,35 mm
• QC.20 – Thermo-Loc & Shellac Cylinder Set
• QC.21 – Tapered Ball & Pointed Holders
• QC.18 – Shellac Plate
• QC.19 – Thermo-Loc Clamps
• QC.22 – Drill Head Holder
• OZ.QC.SET – zestaw 3 organizerów do systemu QC Complete Set

Najważniejsze zalety

• 2-osiowy system Eccentric
• możliwość ustawienia wybranego punktu w centrum obrotu kuli
• pełny zestaw uchwytów JURA Quick Change
• High Performance Collets Ø13–22 mm w standardzie
• kompatybilność uchwytów QC z 3X Master Jaws
• modułowe podstawy S, M i L
• możliwość współpracy z Orbital Base MH.16
• rozbudowana wersja facelift 2024

Specyfikacja

• model: JURA Eccentric Complete Set
• SKU: QC.CS.01
• kula: JURA Eccentric Ball Vise
• średnica: 85 mm
• liczba osi: 2
• High Performance Collets: 10 szt., Ø13–22 mm
• odporność termiczna tulei: do 250°C
• waga: 5,00 kg
• zastosowanie: oprawa kamieni, grawerowanie, precyzyjne prace jubilerskie

JURA Eccentric Complete Set 85 mm – kompletny system Eccentric z pełnym zestawem Quick Change, przygotowany do profesjonalnej oprawy kamieni i grawerowania.
