JURA QUICK CHANGE WORKHOLDING – BASIC SET DO KUL GRS®

Podstawowy system mocowania JURA Quick Change kompatybilny z kulami GRS®

WORKHOLDING · GRS® COMPATIBLE · SKU CC.01 / CC.02

JURA Quick Change Basic Set umożliwia korzystanie z systemu uchwytów JURA Quick Change w posiadanej już kuli GRS®.

System pozwala zmieniać uchwyty w ciągu kilku sekund, ograniczając konieczność stosowania szelaku i Thermo-Loc. Oznacza to mniej czasu poświęconego na podgrzewanie, mocowanie i późniejsze czyszczenie elementów oraz sprawniejszą organizację pracy przy stole jubilerskim.

Nowa konfiguracja standardowo zawiera High Performance Collets zamiast wcześniejszych tulei z tworzywa.

Wybierz odpowiednią wersję

Zestaw dostępny jest z dwoma wariantami mocowania. Wszystkie pozostałe elementy są identyczne.

CC.01 – JURA Master Jaws

Wersja przeznaczona do:

• GRS® MicroBlock
• GRS® MicroBlock XL

CC.02 – JURA Adaptor

Wersja przeznaczona do:

• GRS® StandardBlock
• GRS® MagnaBlock
• GRS® Positioning Vise
• GRS® Satellite Vise

Precyzyjne mocowanie pierścionków

QC.10 – Horizontal Ring Holder

Horizontal Ring Holder QC.10 posiada niezależny system blokowania, pozwalający osobno regulować:

• siłę zacisku tulei
• swobodę obrotu pierścionka

Dzięki temu można stabilnie zamocować pierścionek, zachowując jednocześnie kontrolę nad jego obrotem podczas pracy.

QC.09 – Vertical Ring Holder

Vertical Ring Holder QC.09 współpracuje z tulejami i umożliwia pionowe mocowanie:

• pierścionków
• obrączek
• okrągłych bezeli zegarkowych

High Performance Collets

Zestaw standardowo zawiera 10 High Performance Collets Ø13–22 mm – SKU MH.11.HP.

Tuleje wykonane są z wysokotemperaturowego polimeru przeznaczonego do intensywnej pracy warsztatowej i zachowują stabilność w temperaturze do 250°C.

Pozwalają bezpiecznie mocować zarówno delikatne pierścionki, jak i elementy o nieregularnych kształtach.

QC.26 – Flat Clamps

Rowkowane Flat Clamps QC.26 umożliwiają stabilne mocowanie płaskich elementów oraz płytek treningowych – zarówno kwadratowych, jak i okrągłych.

Otwory Ø2,35 mm pozwalają wykorzystać trzpień frezu lub wiertła do mocowania większych elementów albo kulek milgryfowych podczas ich polerowania i ostrzenia.

Centralny rowek umożliwia również pionowe mocowanie elementów o średnicy od Ø2 mm.

Prezent – QC.18 Shellac Plate

Przez ograniczony czas do zestawu dołączony jest bezpłatnie:

QC.18 – Shellac Plate

Ważne informacje przed montażem

Każdy zestaw jest przed wysyłką testowany na nowej, oryginalnej kuli GRS®, z aktualnym modelem szczęk i śruby. Ze względu na możliwe niewielkie różnice tolerancji produkcyjnych pomiędzy poszczególnymi kulami należy przed montażem zwrócić uwagę na poniższe informacje.

CC.01 – JURA Master Jaws

Należy używać nowej lub oryginalnej śruby szczęk GRS®.

Stara, zużyta lub uszkodzona śruba może zakleszczyć się podczas montażu. Przed instalacją należy sprawdzić stan śruby oraz gwintów.

Producent nie odpowiada za niewłaściwe dopasowanie lub luzy wynikające z:

• zużytych lub uszkodzonych śrub
• uszkodzonych lub zużytych gwintów
• luzów występujących wcześniej w kuli GRS®
• różnic tolerancji produkcyjnych starszych modeli GRS®

CC.02 – JURA Adaptor

W niektórych szczękach GRS® wewnątrz otworu montażowego może znajdować się warstwa czarnej farby, która zmniejsza jego średnicę.

Nie należy wciskać adaptera na siłę. W razie potrzeby otwór należy najpierw oczyścić lub delikatnie wypolerować.

Producent nie odpowiada za niewłaściwe dopasowanie lub luzy wynikające z:

• zużytych, powiększonych lub zmodyfikowanych otworów montażowych
• istniejących wcześniej luzów w kuli lub szczękach GRS®
• różnic tolerancji produkcyjnych starszych modeli GRS®

Niewielka tolerancja pomiędzy kulą, szczękami i adapterem jest normalna i po prawidłowym zablokowaniu systemu nie wpływa na pracę.

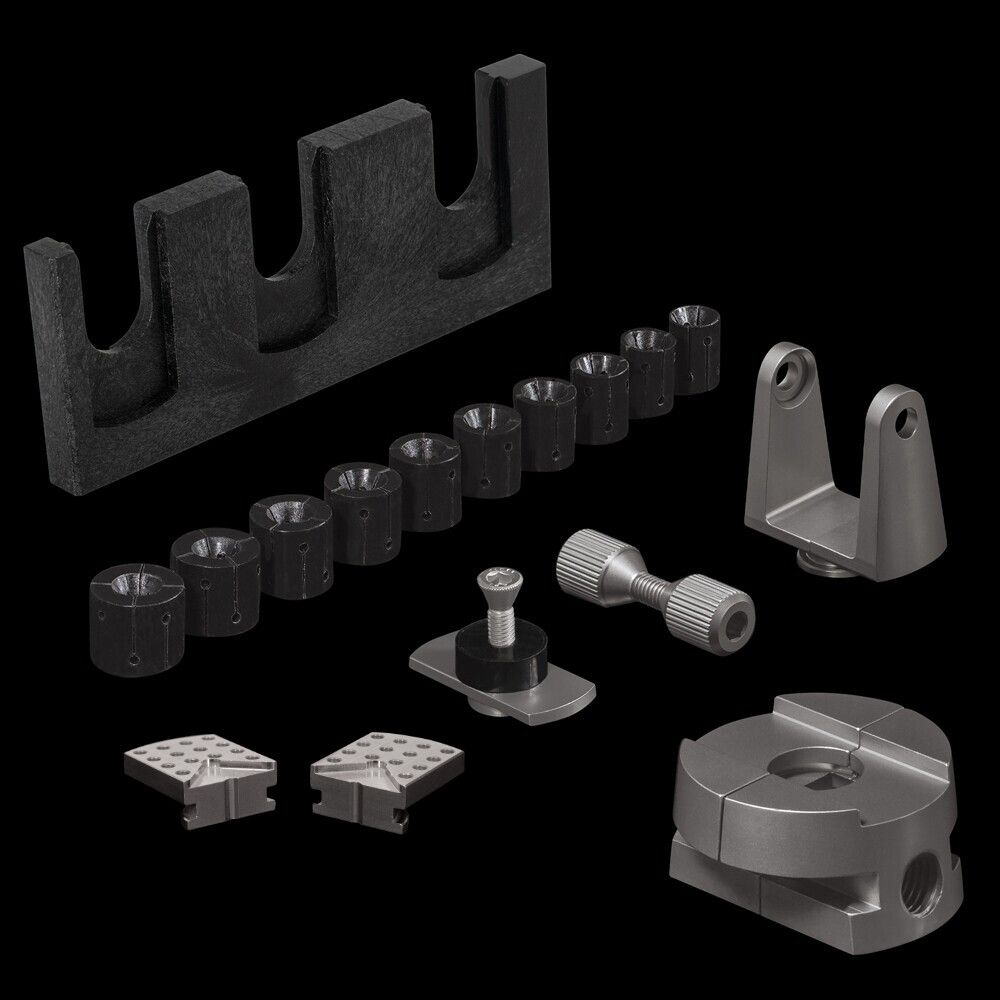

Zestaw zawiera

W zależności od wybranej wersji:

• CC.01 – JURA Master Jaws do GRS® MicroBlock i MicroBlock XL
  lub
• CC.02 – JURA Adaptor do GRS® StandardBlock, MagnaBlock, Positioning Vise i Satellite Vise

oraz:

• QC.26 – Flat Clamps z otworami Ø2,35 mm
• QC.09 – Vertical Ring Holder
• QC.10 – Horizontal Ring Holder z zestawem śrub
• MH.11.HP – 10 High Performance Collets Ø13–22 mm
• OZ.QC.01 – QC Organizer for the Basic Set
• QC.18 – Shellac Plate – prezent przez ograniczony czas

Najważniejsze zalety

• umożliwia korzystanie z systemu JURA Quick Change w kulach GRS®
• szybka wymiana uchwytów
• precyzyjne mocowanie pierścionków w pionie i poziomie
• 10 High Performance Collets Ø13–22 mm
• odporność tulei na temperaturę do 250°C
• mniejsze zapotrzebowanie na szelak i Thermo-Loc
• możliwość dalszej rozbudowy systemu Quick Change

Specyfikacja

• model: JURA Quick Change Basic Set for GRS® Vises
• SKU: CC.01 / CC.02
• wariant CC.01: GRS® MicroBlock, MicroBlock XL
• wariant CC.02: GRS® StandardBlock, MagnaBlock, Positioning Vise, Satellite Vise
• High Performance Collets: 10 szt., Ø13–22 mm
• odporność termiczna tulei: do 250°C
• waga: 1,50 kg
• zastosowanie: oprawa kamieni, grawerowanie i precyzyjne prace jubilerskie

JURA Quick Change Basic Set – prosty sposób na rozszerzenie posiadanej kuli GRS® o szybki i precyzyjny system mocowania JURA Quick Change.
