JURA QUICK CHANGE WORKHOLDING – COMPLETE SET DO KUL GRS®

Kompletny system mocowania JURA Quick Change kompatybilny z kulami GRS®

WORKHOLDING · GRS® COMPATIBLE · SKU CC.01 / CC.02

JURA Quick Change Complete Set to kompletny system mocowania JURA przystosowany do pracy z wybranymi kulami GRS®.

Wersja Complete rozszerza Basic Set o pełny zestaw klasycznych uchwytów Quick Change, zapewniając szerokie możliwości mocowania podczas oprawy kamieni, grawerowania i innych precyzyjnych prac jubilerskich.

System pozwala w ciągu kilku sekund zmieniać uchwyty odpowiednio do aktualnego zadania – od pierścionków, zawieszek i kolczyków po ostrzenie frezów, przygotowywanie wierteł czy wykonywanie i ostrzenie kulek milgryfowych.

Nowa konfiguracja standardowo zawiera High Performance Collets zamiast wcześniejszych tulei z tworzywa.

Wybierz odpowiednią wersję

Zestaw dostępny jest z dwoma wariantami mocowania. Wszystkie pozostałe elementy zestawu są identyczne.

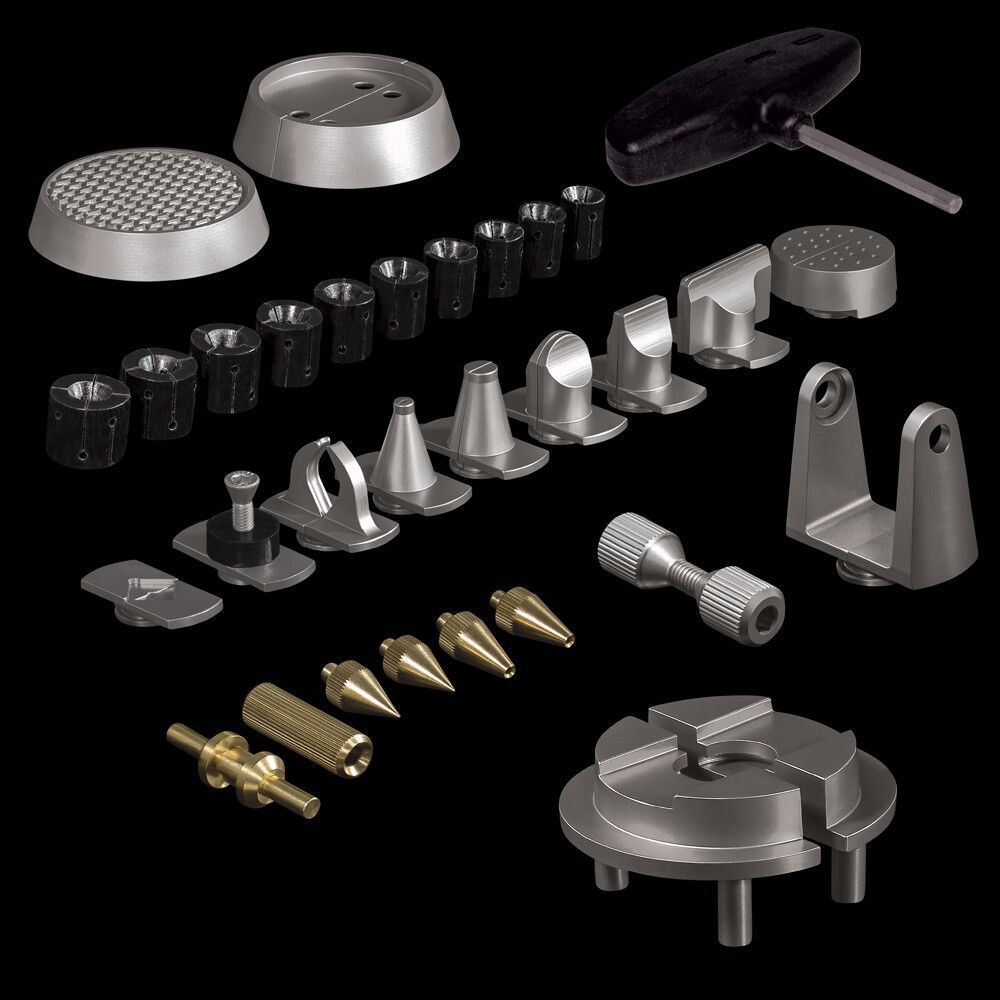

CC.01 – JURA Master Jaws

Wersja przeznaczona do:

• GRS® MicroBlock
• GRS® MicroBlock XL
• klasycznych kul JURA sprzed modernizacji – przed połową 2024 roku

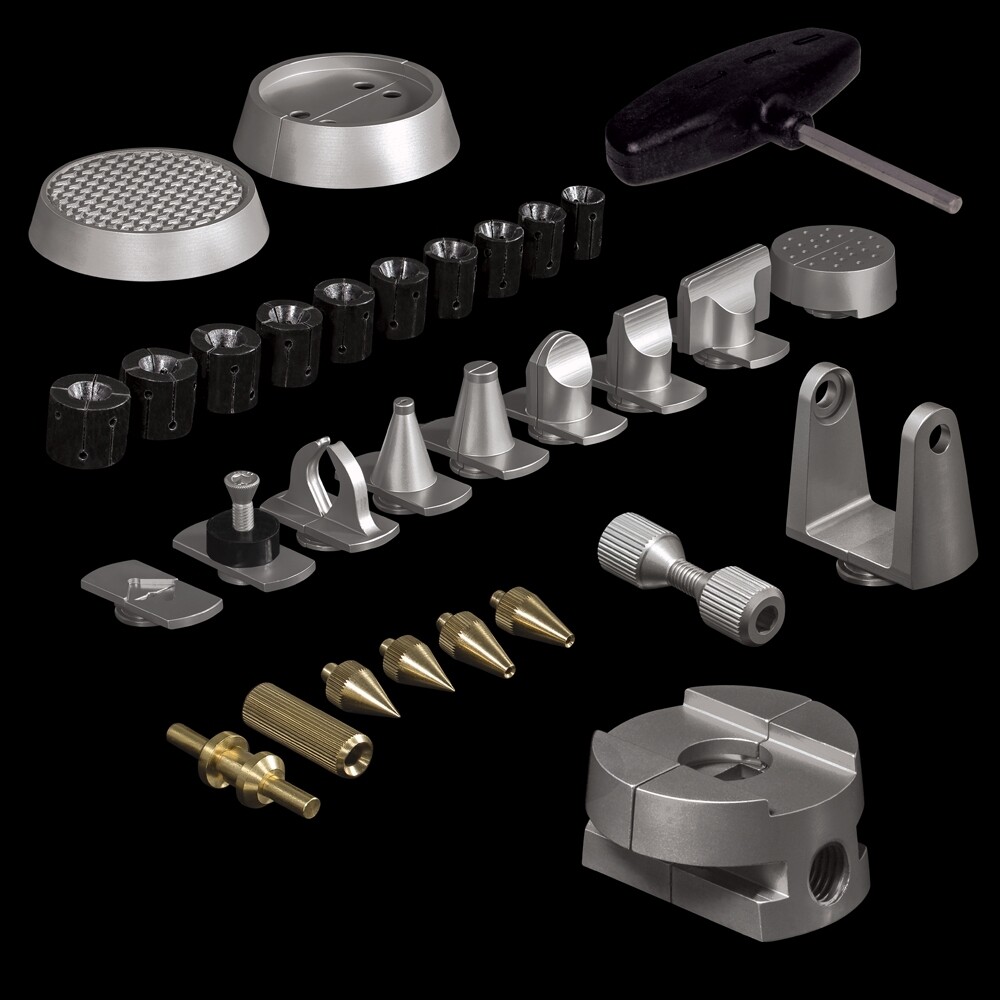

CC.02 – JURA Adaptor

Wersja przeznaczona do:

• GRS® StandardBlock
• GRS® MagnaBlock
• GRS® Positioning Vise
• GRS® Satellite Vise

Pełny system JURA Quick Change

Complete Set zawiera pełną gamę klasycznych uchwytów JURA Quick Change, dzięki czemu sposób mocowania można szybko dopasować do wykonywanej pracy.

Rowkowane szczęki umożliwiają zarówno mocowanie obrabianych elementów, jak i narzędzi. Można przykładowo wyjąć obrabiany element i w tym samym systemie zamocować narzędzie do ponownego naostrzenia kulki milgryfowej.

Poszczególne uchwyty mogą być również wykorzystywane z Thermo-Loc, co pozwala przygotować powtarzalne mocowania do pracy seryjnej.

Mosiężne uchwyty stożkowe umożliwiają dopasowanie do elementów o różnych kształtach, również kulistych. Cylindry Shellac i Thermo-Loc pozwalają natomiast stabilnie mocować delikatne elementy podczas kolejnych etapów pracy.

Precyzyjne mocowanie pierścionków

QC.10 – Horizontal Ring Holder

Horizontal Ring Holder QC.10 posiada niezależny system blokowania pozwalający osobno regulować:

• siłę zacisku tulei
• swobodę obrotu pierścionka

Pozwala to precyzyjnie dopasować mocowanie do wykonywanej pracy bez utraty możliwości kontrolowanego obracania pierścionka.

QC.09 – Vertical Ring Holder

Vertical Ring Holder QC.09 współpracuje z tulejami i umożliwia pionowe mocowanie:

• pierścionków
• obrączek
• okrągłych bezeli zegarkowych

High Performance Collets

Zestaw standardowo zawiera 10 High Performance Collets Ø13–22 mm – SKU MH.11.HP.

Wykonane są z wysokotemperaturowego polimeru przeznaczonego do intensywnej pracy warsztatowej i zachowują stabilność w temperaturze do 250°C.

QC.26 – Flat Clamps

Rowkowane Flat Clamps QC.26 umożliwiają mocowanie idealnie płaskich elementów oraz płytek treningowych – zarówno kwadratowych, jak i okrągłych.

Otwory Ø2,35 mm pozwalają wykorzystać trzpień frezu lub wiertła do mocowania większych elementów albo narzędzi, np. kulek milgryfowych podczas ich polerowania i ostrzenia.

Centralny rowek umożliwia również pionowe mocowanie elementów o średnicy od Ø2 mm.

Ważne informacje przed montażem

Każdy zestaw jest przed wysyłką testowany na nowej, oryginalnej kuli GRS®, z aktualnym modelem szczęk i śruby. Ze względu na możliwe różnice tolerancji produkcyjnych pomiędzy poszczególnymi kulami należy przed montażem zwrócić uwagę na poniższe informacje.

CC.01 – JURA Master Jaws

Należy używać nowej lub oryginalnej śruby szczęk GRS®.

Stara, zużyta lub uszkodzona śruba może zakleszczyć się podczas montażu. Przed instalacją należy sprawdzić stan śruby oraz gwintów.

Producent nie odpowiada za niewłaściwe dopasowanie lub luzy wynikające z:

• zużytych lub uszkodzonych śrub
• uszkodzonych lub zużytych gwintów
• luzów występujących wcześniej w kuli GRS®
• różnic tolerancji produkcyjnych starszych modeli GRS®

CC.02 – JURA Adaptor

W niektórych szczękach GRS® wewnątrz otworu montażowego może znajdować się warstwa czarnej farby, która zmniejsza jego średnicę.

Nie należy wciskać adaptera na siłę. W razie potrzeby otwór należy najpierw dokładnie oczyścić lub delikatnie wypolerować.

Producent nie odpowiada za niewłaściwe dopasowanie lub luzy wynikające z:

• zużytych, powiększonych lub zmodyfikowanych otworów montażowych
• istniejących wcześniej luzów w kuli lub szczękach GRS®
• różnic tolerancji produkcyjnych starszych modeli GRS®

Niewielka tolerancja pomiędzy kulą, szczękami i adapterem jest normalna i nie wpływa na pracę po prawidłowym zablokowaniu systemu.

Zestaw zawiera

W zależności od wybranej wersji:

• CC.01 – JURA Master Jaws do GRS® MicroBlock i MicroBlock XL
  lub
• CC.02 – JURA Adaptor do GRS® StandardBlock, MagnaBlock, Positioning Vise i Satellite Vise

oraz:

• QC.26 – Flat Clamps z otworami Ø2,35 mm
• QC.09 – Vertical Ring Holder
• QC.10 – Horizontal Ring Holder z zestawem śrub
• MH.11.HP – 10 High Performance Collets Ø13–22 mm
• QC.11 – Outside Ring Holder
• QC.12 – Cylinder Top 6 mm
• QC.13 – Cylinder Top 10 mm
• QC.14 – Round Top 20 mm
• QC.15 – Straight Top 20 mm
• QC.16 – Straight Top 40 mm
• QC.17 – Engraver’s Clamps z otworami Ø2,35 mm
• QC.20 – Thermo-Loc & Shellac Cylinder Set
• QC.21 – Tapered Ball & Pointed Holders
• QC.18 – Shellac Plate
• QC.19 – Thermo-Loc Clamps
• QC.22 – Drill Head Holder
• OZ.QC.SET – zestaw 3 organizerów do QC Complete Set

Najważniejsze zalety

• umożliwia korzystanie z systemu JURA Quick Change w kulach GRS®
• dwie wersje dopasowane do konkretnych modeli GRS®
• pełny zestaw klasycznych uchwytów Quick Change
• szybka zmiana sposobu mocowania
• precyzyjne mocowanie pierścionków w pionie i poziomie
• 10 High Performance Collets Ø13–22 mm
• odporność tulei na temperaturę do 250°C
• możliwość wykorzystania Thermo-Loc i szelaku

Specyfikacja

• model: JURA Quick Change Complete Set for GRS® Vises
• SKU: CC.01 / CC.02
• wariant CC.01: GRS® MicroBlock, MicroBlock XL oraz klasyczne kule JURA sprzed połowy 2024 r.
• wariant CC.02: GRS® StandardBlock, MagnaBlock, Positioning Vise, Satellite Vise
• High Performance Collets: 10 szt., Ø13–22 mm
• odporność termiczna tulei: do 250°C
• waga: 4,00 kg
• zastosowanie: oprawa kamieni, grawerowanie oraz precyzyjne prace jubilerskie

JURA Quick Change Complete Set – kompletny system mocowania pozwalający rozszerzyć możliwości kompatybilnych kul GRS® o pełną gamę uchwytów JURA Quick Change.
